에스엠랩, 전기차 고속충전용 단결정 소재 개발

- 15분 만에 전기차 리튬이온 배터리 충전
- 기존 다결정 소재보다 수명 30% 이상 향상

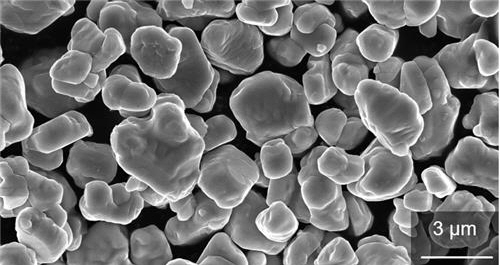

Ni97% NCA(M) 단결정 소재의 주사전자현미경 사진. (자료제공: 에스엠랩)

UNIST 교원창업기업인 에스엠랩(SMLAB, 대표이사 조재필)이 리튬이온 배터리의 고속충전 특성을 개선할 수 있는 ‘단결정 양극 소재’ 기술을 개발했다고 지난달 14일 밝혔다.
  양극 소재의 형상과 표면구조를 변화시키는 것만으로도 수명 특성이 30% 이상 향상됐다. 양극 소재는 현재 고객사 검증을 완료해 에스엠 랩의 양산로에서 시범 생산 중이며 샘플 매출도 발생하고 있다.
  전기자동차(EV)에 사용 중인 리튬이온 배터리에 급속 충전을 반복하면 양극과 음극에서 부반응이 일어나 수명이 저하된다. 급속 충전 시 리튬이온은 음극의 흑연 입자 내부로 들어가지 못하고 전해액과 반응해 손실된다.
  양극에서도 빠른 속도로 리튬이온이 드나들게 되는데 이런 충·방전이 반복되면 부피가 팽창하면서 양극 구조를 붕괴해 리튬이온 출입을 어렵게 만든다. 이런 문제들은 결국 배터리 셀(cell) 온도를 높이고 전해액과 양극과 음극의 소재 표면에서 분해도 가속화되므로 수명 저하로 이어지는 것이다.
  문제를 해결하는 기술로는 주로 음극 소재의 개선이 제안됐다. 흑연 대신 리튬을 사용하거나 흑연과 실리콘을 사용해 충전 시간을 단축하려는 시도였다. 리튬이온이 이동하는 속도가 흑연보다 리튬금속이나 실리콘에서 더 빠르기 때문이다.
  에스엠랩에서 개발한 고속충전 기술은 음극에 흑연을 그대로 사용하면서 양극 소재의 형성과 표면구조를 변화시켜 고속충전 특성을 획기적으로 개선했다. 개발한 양극 소재는 니켈(Ni) 97%, 코발트(Co) 2% 미만 함량의 단결정 NCA(M) 소재(NiCoAlMn)다. 조재필 에스엠랩 대표는 “기존에 사용되는 고속충전용 양극 소재는 다결정이고 니켈 함량이 80% 정도에 비싼 코발트 함량이 5% 이상”이라며 “니켈 함량을 97%까지 높이고 코발트 함량은 2% 미만으로 줄여 가격경쟁력을 높인 단결정 양극 소재는 이번에 처음으로 보고됐다”고 말했다.
  에스엠랩은 자체 운용 중인 파우치형 리튬이온 배터리 제조설비를 이용해 고속충전 평가를 진행했다. 양극은 187Wh/kg의 에너지 밀도를 가지는 1Ah 셀로 단위면적당 용량 4.07mAh/㎠, 25℃ 조건을 주고 음극에는 흑연만 사용했다. 그 결과 15분 동안 충전(90%)과 방전(0%)을 300회 반복한 뒤에도 수명 특성이 85%까지 유지됐다. 반면 동일한 조성의 다결정 소재는 225회 충·방전 반복 시 수명 유지율이 40%로 급격히 저하됐다.

Ni 97% NCA(M) 소재의 15분 급속 충전 시 수명 유지율 비교.

  결과로 다결정 소재에 빠른 속도로 리튬이온이 들어가고 나오면서 다결정의 표면구조 붕괴가 가속화됨을 알 수 있다. 다결정 구조는 수백 나노미터 크기의 작은 입자가 뭉쳐 큰 입자 하나를 구성하므로 빠른 속도로 리튬이온이 드나들 때 표면구조가 무너지면서 뭉쳐진 입자도 깨트리게 되는 것이다.

㈜에스엠랩 공장 전경

-----이하 생략

<본 사이트에는 일부 내용이 생략되었습니다. 자세한 내용은 세라믹코리아 2022년 8월호를 참조바랍니다. 정기구독하시면 지난호보기에서 PDF를 다운로드 하실 수 있습니다.>
