세라믹스 관련 주요 특허출원 공개목록

◈ 내국인                                                                                     2010년 8월 1일~8월 31일

         번   호                                명           칭                           출 원 인

 10-2010-7012464 그라파이트 기질상 내산화성 세라믹 코팅의 형성방법
  (SYNTHETIC METHOD FOR ANTI-OXIDATION CERAMIC COATINGS ON  창원대학교 산학협력단
  GRAPHITE SUBSTRATES)
 10-2009-0014518 세라믹-금속 나노복합체를 이용한 박막 내장형 저항체 및 이의 제조방법
  (THIN FILM EMBEDDED RESISTOR PREPARED USING CERAMIC-METAL   성균관대학교산학협력단, 삼성전기주식회사
  NANOCOMPOSITE)
 10-2009-0008628  무기 소재 논슬립 바닥재 및 그 제조방법  (주)엘지하우시스
  (Inorganic Non-slip Flooring And Manufacturing Method Thereof)
 10-2009-0010640 제올라이트를 이용한 기능성 고강도 건축용 벽돌 및 바닥 벽돌 제조방법  주식회사 삼한 씨원
  (Manufacturing method of brick and floor brick for building using zeolite)
 10-2009-0052297 다공성 기판을 이용한 박막 태양전지 제조 방법 및 그에 따른 태양전지  (주)포인트엔지니어링
  (MANUFACTURING OF THIN FILM SOLAR CELL BY POROUS
  MATERIALS AND SOLAR CELL)
 10-2009-0009903 졸-겔 공정과 다공성 나노 구조체를 이용한 산화물 나노 구조체의 제조방법  연세대학교 산학협력단
  (METHOD OF FABRICATING OXIDE NANO-STRUCTURE USING SOL-GEL
  PROCESS AND POROUS NANO TEMPLATE)

◈ 외국인                                                             2010년 8월 1일~8월 31일

            번 호                                           명 칭                                                       출 원 인

 10-2010-7015505 세라믹 가열 소자 (Ceramic Heating Elements) 생-고뱅 세라믹스 앤드 플라스틱스, 인코포레이티드
 10-2010-7014857 PTV 세라믹을 포함하는 몰드 (MOLD COMPRISING PTC-CERAMIC) 에프코스 아게
 10-2010-7012791 세라믹 히터, 및 이 세라믹 히터를 구비한 산소 센서와 헤어 아이론
  (CERAMIC HEATER, AND OXYGEN SENSOR AND HAIR IRON HAVING  쿄세라 코포레이션
  THE CERAMIC HEATER)
 10-2010-7010636 다상 SIALON 기반 세라믹 재료를 포함하는 발광 장치  코닌클리즈케 필립스 일렉트로닉스 엔.브이.
  (LIGHT EMITTING DEVICE COMPRISING A MULTIPHASE SIALON-BASED
  CERAMIC MATERIAL)
 10-2010-7012962 혼합물 및 그로부터 제조된 높은 내수화성을 갖는 내화물  테크니쉐 유니베르지태트 베르가카데미 프라이베
  (MIX AND REFRACTORY PRODUCT HAVING A HIGH HYDRATION    르크-인스티투트 퓌르 케라미크,
  RESISTANCE PRODUCED THEREFROM) 글라스- 운트 바우스토프테크니크, 에보니크 데구사 게엠베하
 10-2010-7009414 리튬 이온 전지를 위한 나노 그라펜 판계 복합 아노드 조성물  나노텍 인스트러먼츠, 인코포레이티드
  (Nano graphene platelet-based composite anode compositions for
  lithium ion batteries)
 10-2010-7011408  나노-첨가제를 갖는 저-크리프 지르콘 물질 및 그 제조방법   코닝 인코포레이티드
  (LOW-CREEP ZIRCON MATERIAL WITH NANO-ADDITIVES AND
  METHOD OF MAKING SAME)
 10-2010-7016319 감광성 도전 페이스트용 유리 프릿 (Glass frit for photosensitive conductive paste) 샌트랄 글래스 컴퍼니 리미티드
 10-2010-7013906  개선된 인성 및 내스크래치성을 갖는 유리 코닝 인코포레이티드
  (GLASSES HAVING IMPROVED TOUGHNESS AND SCRATCH RESISTANCE)
 10-2010-0011021  Ｘ선 불투과성 무바륨 유리      쇼오트 아게
  (X¡ªRAY OPAQUE BARIUM-FREE GLASS AND THE USE THEREOF)
 10-2010-0006763 반도체용 합성 석영 유리 기판의 가공 방법  신에쓰 가가꾸 고교 가부시끼가이샤
  (METHOD OF PROCESSING SYNTHETIC QUARTZ GLASS SUBSTRATE FOR SEMICONDUCTOR)
 10-2010-7010932  유리 기판의 에칭 처리 방법 (METHOD FOR ETCHING GLASS SUBSTRATE) 아사히 가라스 가부시키가이샤
 10-2010-7010406  폴리머표면과 변경된 유리표면 사이에 인터페이스를 가지는 물품  로디아 인코포레이티드
  (Articles having an interface between a polymer surface and a modified glass surface)
 10-2010-7011229  용융 유리의 감압 탈포 장치 및 감압 탈포 방법  아사히 가라스 가부시키가이샤
  (VACUUM DEFOAMING EQUIPMENT AND VACUUM DEFOAMING METHOD OF MOLTEN GLASS)
 10-2010-7013557 제어된 입자 크기 분포를 갖는 LSX형 제올라이트  세카 에스. 에이.
  (LSX ZEOLITE OF CONTROLLED PARTICLE SIZE)

주요 등록특허 공개내용                (2010년 8월 1일~8월 31일)

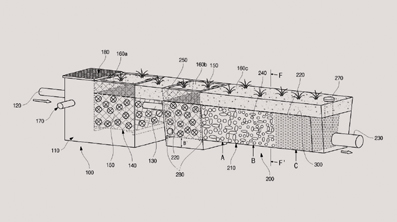

  바이오 세라믹 담체를 이용한 호소 또는 하천의 생태복원 및
  비점오염 방지를 위한 지중정화장치 및 시스템
등록번호｜10-0976262-0000      출원번호｜10-2010-0004944특허권자｜(주)그린존                   발 명 자｜윤무경
본 발명은 호소, 하천의 생태복원을 위한 비점오염방지 장치에 관한 것으로서, 더욱 상세하게는 세라믹 담체를 이용하여 비점오염 물질이 수계에 도달하기 전에 정화함으로써 호소 및 하천의 녹조를 방지하고 생태계를 복원시킬 수 있는 비점오염 처리를 위한 지중 정화 장치에 관한 것이다. 이에 따른, 본 발명은 하천, 호소, 연못, 습지, 도로, 내만 등에 적용될 수 있는 물리, 화학, 생물학적 복합공정으로 수량, 농도, 온도 및 pH와 같은 환경 변화에 영향을 받지 않아 안정된 처리수질을 유지하는 효과가 있고, 구조가 간단하여 토양의 조건이나 환경에 관계없이 장소의 특성에 따라 적절하게 적용될 수 있으며, 유지관리가 최소화되어 경제적이고 토양생물 및 식물을 이용하기 때문에 안전하고 자원순환이 가능하다.

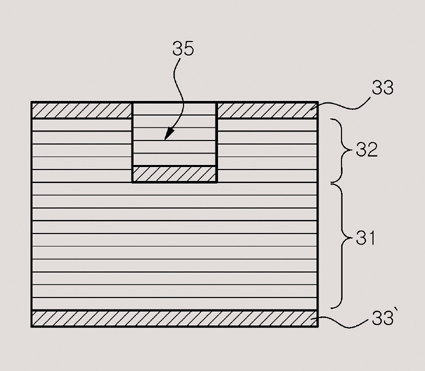

  캐비티를 갖는 다층 세라믹 기판의 제조방법
등록번호｜10-0978655-0000    출원번호｜10-2008-0048710 특허권자｜삼성전기주식회사         발 명 자｜조범준 외 1명
본 발명은 캐비티를 갖는 다층 세라믹 기판의 제조방법에 관한 것으로, 다층 세라믹 기판의 하부 블록을 이루는 제1 세라믹 적층체를 마련하는 단계 다층 세라믹 기판의 상부 블록을 이루는 제2 세라믹 적층체를 마련하는 단계 상기 제2 세라믹 적층체의 일면에 제1 구속층을 적층하는 단계 상기 제1 구속층이 적층된 제2 세라믹 적층체에 관통홀을 형성하는 단계 상기 제1 세라믹 적층체 상에 상기 관통홀이 형성된 제2 세라믹 적층체를 접합하여 캐비티를 형성하는 단계 상기 관통홀로부터 떨어져 나온 세라믹 칩의 제1 구속층이 상기 캐비티 내부의 바닥면과 접촉하도록 삽입한 후 소성하는 단계를 포함한다. 따라서 본 발명은 적층시 압력에 의한 캐비티의 변형이 방지됨과 동시에 소성시 캐비티 바닥면의 주면방향 수축을 억제하여 치수 정밀도가 확보되는 효과가 있다.

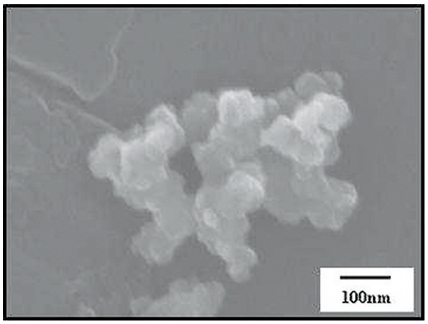

  고체산화물 연료전지 공기극용 세라믹 복합 분말 제조 방법
등록번호｜10-0975006-0000    출원번호｜10-2008-0020821특허권자｜연세대학교 산학협력단     발 명 자｜문주호 외 2명
세라믹 제1입자를 준비하고, 상기 제1입자 보다 작은 크기로 제1입자 표면에 코팅될 세라믹 제2입자의 금속염, 착화제, 폴리하이드록실 알콜을 용매에 포함시킨 혼합 용액을 준비하고, 상기 혼합 용액에 상기 제1입자를 혼합하고, 상기 혼합 용액을 제1온도로 가열하여 금속 이온 착화합물을 형성하고, 폴리에스테르화 과정을 거쳐 고분자 레진-제1입자 혼합물을 형성하고, 상기 혼합물을 제2온도로 가열하여 상기 제1입자 표면에 제2입자가 균일하게 복합화된 제1입자-제2입자 복합 분말을 형성하는 단계를 포함하는 고체산화물 연료전지 공기극용 세라믹 복합 분말 제조 방법을 제공한다.

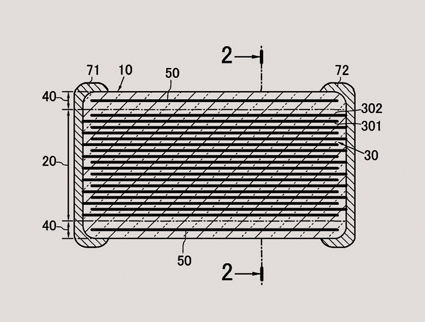

  적층세라믹 전자부품
등록번호｜10-0976308-0000      출원번호｜10-2006-0026970특허권자｜티디케이가부시기가이샤    발 명 자｜도노가이 도루 외 7명
박리, 층간분리, 크랙 등의 발생을 저감할 수 있는 적층세라믹 전자부품을 제공한다. 세라믹 기체(10)는, 보호층(40)과 기능층(20)을 포함한다. 보호층(40)은, 기능층(20)의 적어도 한 면에 설치되어 있다. 내부 전극(30)은, 기능층(20)에 매설되어 있다. 완충층(50)은, 세라믹 기체(10)의 소성축률(燒成縮率)과는 다른 소성축률을 가지며, 보호층(40)에 매설되어 있다.

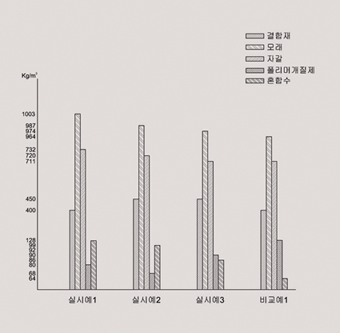

  무기계 혼화재로 시멘트를 대체한
  고내구성 폴리머개질 콘크리트 조성물
등록번호｜10-0979529-0000     출원번호｜10-2010-0026864특허권자｜주식회사 승화엘엠씨, 이레하이테크이앤씨
발 명 자｜박성기 외 1명
본 발명은 무기계 혼화재로 시멘트를 대체한 폴리머 개질제 콘크리트 조성물에 관한 것으로, 더욱 상세하게는 무기계 시멘트 결합재, 폴리머 개질제, 골재 및 물을 포함하여 제조되는 폴리머개질 콘크리트 조성물에 있어서, 상기 무기계 시멘트 결합재는 시멘트와 시멘트 중량 대비 30~50 중량%의 무기계 혼합재로 구성되어, 고내구성 및 변형 저항성, 그리고 기존 구체와의 완전부착에 의한 일체화 거동 특성을 요구하는 교면포장과, 구조부재의 단면 보강 등에 요구되는 콘크리트의 제조를 위하여 기존 폴리머개질 콘크리트에 비해 보다 경제적인 재료의 첨가 및 친환경 요소의 가미를 통해 콘크리트 제조시의 CO2 발생량을 저감할 수 있는데, 특히 무기계 혼화재가 첨가된 결합재를 사용함으로서 폴리머 개질제의 사용량이 감소되는 경우에도 내구성능의 확보가 가능하며, 이로 인해 초기 재령에서 발생할 수 있는 소성수축균열의 방지가 가능하고, 아울러 장기 압축강도의 개선 및 고내구성의 확보가 가능한 무기계 혼화재로 시멘트를 대체한 폴리머개질 콘크리트 조성물을 제안하고자 한다.

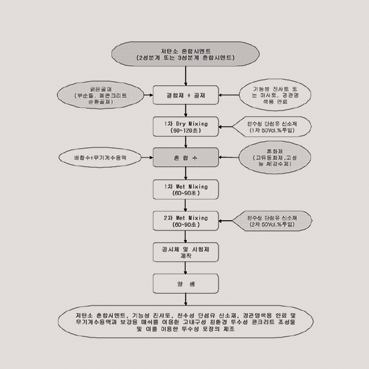

  저탄소 혼합시멘트, 기능성 진사토, 친수성 단섬유 신소재, 경관
  명색용 안료 및 무기계수용액과 보강용 매쉬를 이용한 고내구성
  친환경 투수성 콘크리트 조성물 및 이를 이용한 투수성 포장의
  제조방법
등록번호｜10-0975671-0000     출원번호｜10-2010-0044789특허권자｜충남대학교산학협력단     발 명 자｜권오식 외 2명
본 발명은 지구온난화와 이상기후 현상의 원인인 CO2의 배출을 저감함은 물론 친환경성 기능을 향상키기 위하여 저탄소 혼합시멘트, 기능성 진사토 또는 마사토를 결합재로 사용하고, 복수의 무기계수용액, 친수성 단섬유(폴리아미드 섬유, 비닐론 섬유, 나일론 섬유), 보강용 매쉬(비닐론 또는 나일론 등 유기계 섬유 매쉬 또는 U형, W형, 평면형 와이어 매쉬)를 사용하여 고강도, 고인성, 내력증대 및 균열억제 등 우수한 구조성능을 보유하며, 명색 경관용 안료를 동시에 혼입하거나 포장체에 도포함으로서 보수성, 단열성, 불연성, 쾌적성 및 경관조화 성능 등의 친환경성이 우수한 투수 및 보수성 친환경 투수성 콘크리트 조성물 및 이를 이용한 투수성 포장의 제조방법에 관한 것이다. 본 발명의 제조방법은 5~8mm, 5~10mm, 5~13mm인 단일입도의 굵은골재와 저탄소 혼합시멘트(3성분계 또는 2성분계 혼합시멘트)를 사용하고, 친환경 성능을 향상시키기 위하여 화강암질 풍화토인 기능성 진사토 또는 마사토를 충전재로서 사용하며, 구조성능 보강재로서 친수성 단섬유(폴리아미드 섬유, 비닐론 섬유, 나일론 섬유), 보강용 매쉬(비닐론, 나일론 등 유기계 섬유 매쉬 또는 U형, W형, 평면형 와이어 매쉬), 복수의 무기계수용액과 명색 경관용 안료 및 혼화제를 사용하여 연속공극률을 단위 콘크리트 전체용적(1㎥) 대비 8~30Vol.% 형성되도록 제조함으로서 CO2 및 수화열 저감, 지하수위 확보, 쾌적성 및 경관조화 등의 친환경 성능과 투수성, 보수성 및 단열성의 기능을 동시에 가지는 투수 및 보수성 친환경 포장을 제조하는 것을 특징으로 한다.

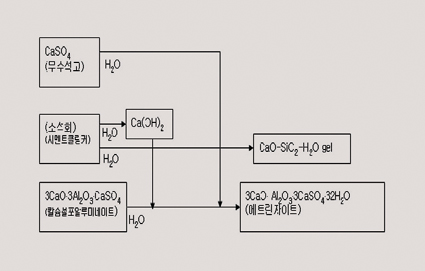

  급결형 마이크로시멘트 조성물
등록번호｜10-0979180-0000     출원번호｜10-2009-007066특허권자｜쌍용양회공업(주)           발 명 자｜이종열 외 4명
본 발명은 별도의 규산이나 급결성분 약액을 사용하지 않는 1액형의 주입재로서의 급결형 마이크로 시멘트 조성물에 관한 것이다. 본 발명은 블레인 비표면적 7,000~10,000cm2/g 의 초미립자 무기질 결합재 및 상기 무기질 결합재 100 중량부에 대하여, 리그닌 슬폰산염과 나프탈렌 슬폰산염이 1:1~1:3의 비율로 혼합된 지연형 분산제 0.5 내지 3 중량부와, 촉진제로서 탄산, 중탄산, 질산 혹은 아질산의 알칼리 금속염로 이루어진 군에서 1종 이상을 선택하여 0.1 내지 2 중량부를 포함하는 반응속도 조절제를 포함하는 것을 특징으로 하는 급결형 마이크로 시멘트 조성물을 제공한다. 본 발명에 따르면, 누수방지 및 차수를 위한 주입재로서 충분한 작업성 및 유지시간을 확보할 수 있으며, 여러대의 주입장치가 필요없이 한대의 주입장치 만으로도 간편하게 주입시공을 할 수 있게 된다. 또, 수경성이 양호한 무기질 결합재를 주재로 함으로써 종래의 물유리나 특수규산을 사용하는 2액형, 또는 1.5액형 주입시공에 비해 강도발현이 높고 투수저항성이 뛰어나 시공 이후의 구조물의 내구성능을 크게 향상 시킬 수 있게 된다.

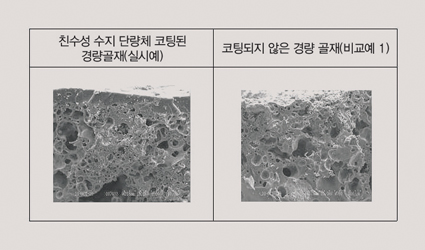

  경량골재 코팅 방법
등록번호｜10-0975389-0000     출원번호｜10-2009-0135533
특허권자｜(주)폴리뱅크                  발 명 자｜연규웅
본 발명은 경량 골재 코팅 방법에 관한 것으로서, 경량 골재 코팅 방법은 30 내지 60℃의 온도로 경량 골재를 가온하면서, 친수성 수지 단량체를 상기 경량 골재의 표면에 함침 코팅하는 경량 골재 코팅 방법이다. 본 발명에 따르면, 경량 골재에 친수성 계면활성제가 포함된 단량체를 경량 골재의 표면에 직접 중합하여 코팅할 경우 경량 골재의 흡수율을 저감할 수 있으며, 시멘트의 경화시 시멘트와의 부착력이 나빠지지 않아, 콘크리트의 경량화, 원활한 펌핑, 굳지 않은 경량 콘크리트의 물리적 특성 변화가 작아 사용이 편리한 효과가 있다.

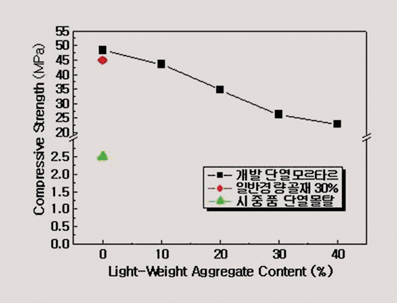

  바텀애쉬와 폐유리로 제조된 저흡수 경량골재를 사용하여 만든
  단열모르타르의 제조방법
등록번호｜10-0978289-0000     출원번호｜10-2009-0132820특허권자｜선일공업(주)                발 명 자｜이한백
본 발명은 바텀애쉬와 폐유리 및 발포제를 혼합하고, 상기 혼합된 원료에 점결제를 첨가하면서 펠렛화시켜 성형체를 제조한 후, 상기 제조된 성형체 표면을 별도의 폐유리분말로 코팅하고, 상기 폐유리분말이 코팅된 성형체를 로터리 킬른에서 소성시켜 경량골재를 제조하고, 상기 제조된 경량골재 5~80 중량부와 시멘트 20~95 중량부를 혼합하는 단열 모르타르의 제조방법에 관한 것으로, 상기 제조된 단열 모르타르는 일반 미장용 모르타르와 동등한 강도를 발현하면서도 열전도율이 낮아 단열 모르타르의 타설 후 추가적으로 일반 미장용 모르타르나 석고보드와 같은 내구성 및 강도 발현이 가능한 소재의 타설을 필요로 하는 종래 단열 모르타르와 달리 직접 내부 마감재를 부착할 수 있을 정도의 압축강도가 발현된다.

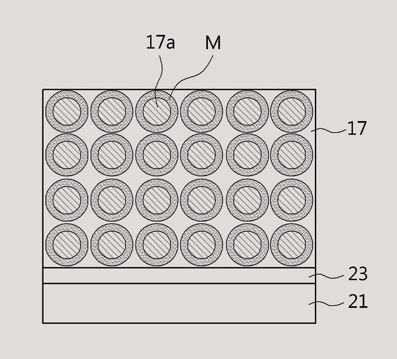

  나노 다공성 무기막, 상기 무기막의 제조방법, 상기무기막을
  포함하는 광촉매층 및 상기 무기막을 포함하는염료감응형
  태양전지
등록번호｜10-0978933-0000     출원번호｜10-2008-0072297특허권자｜광주과학기술원            발 명 자｜이재석 외 1명
나노 다공성 무기막, 상기 무기막의 제조방법, 상기 무기막을 포함하는 광촉매층 및 상기 무기막을 포함하는 염료감응형 태양전지를 제공한다. 상기 다공성 무기막의 제조방법은 극성 블록과 비극성 블록을 갖는 블록 공중합체를 상기 극성 블록과 상기 비극성 블록 중 어느 하나를 선택적으로 용해시키는 용매 내에 섞어 블록 공중합체 마이셀 용액을 제조하는 단계를 포함한다. 상기 마이셀 용액 내에 기판을 디핑한다. 상기 기판이 디핑된 마이셀 용액으로부터 용매를 증발시켜 상기 기판 상에 마이셀 적층구조를 형성한다. 상기 마이셀 적층구조가 형성된 기판 상에 금속 산화물 전구체를 도포하여 금속 산화물막을 형성한다. 금속 산화물막 내의 유기물질을 제거한다.

  폐주물사의 재활용을 위한 세라믹 지지체의 제조방법
등록번호｜10-0976705-0000     출원번호｜10-2008-0001486특허권자｜경기대학교 산학협력단    발 명 자｜이승희
본 발명은 폐주물사의 재활용을 위한 세라믹 지지체의 제조방법에 관한 것으로, 폐주물사의 재활용을 위하여 황토와 폐주물사를 중량기준으로 10:90 내지 40:60의 비율로 혼합한 다음 15~30중량%의 물을 첨가하여 응집시킨 뒤 정육면체, 원통형, 직사각형 관 또는 펠렛형의 성형 모양으로 성형한 후 커팅한 다음 12시간 내지 24시간 동안 건조하고 온도상승시간을 9시간 내지 11시간으로 하여 최종온도를 600 내지 1000℃로 한 다음 3 내지 9시간 동안 소결함으로써 부피밀도, 다공성, 내약품성 및 압축강도와 같은 물질 특성이 우수한 세라믹 지지체를 제조하는 방법이다.
