KAIST 등, 반도체 성능 망치는 ‘숨은 결함’ 1,000배 더 찾아낸다

연구진 모습. 왼쪽부터 신소재공학과 신병하 교수, 김채연 박사과정, 오키 구나완(Oki Gunawan) 박사. (자료제공: KAIST)

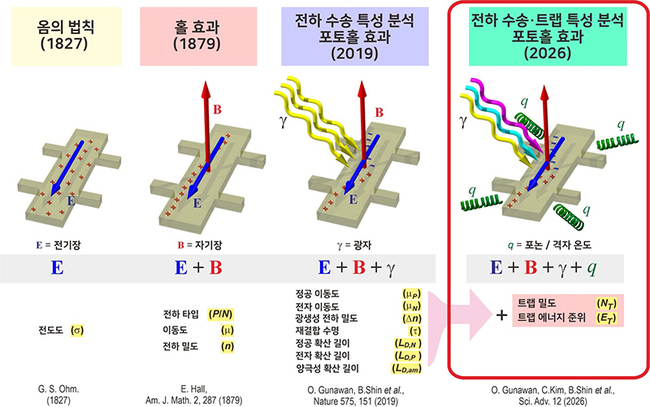

Hall 특성 분석 기법의 발전 개념도. (자료제공: KAIST)

메모리와 태양전지 등은 모두 반도체로 만들어지며, 반도체 내부에는 전기 흐름을 방해하는 보이지 않는 결함이 숨어 있을 수 있다. 공동연구진이 이러한 ‘숨은 결함(전자 트랩)’을 기존보다 약 1,000배 더 민감하게 찾아낼 수 있는 새로운 분석 방법을 개발했다. 이 기술은 반도체 성능과 수명을 높이고, 불량 원인을 정확히 찾아 개발 비용과 시간을 크게 줄일 것으로 기대된다.

한국과학기술원(KAIST, 총장 이광형)은 신소재공학과 신병하 교수와 IBM T. J. Watson 연구소의 오키 구나완(Oki Gunawan) 박사 공동 연구팀이 반도체 내부에서 전기를 방해하는 결함(전자 트랩)과 전자의 이동 특성을 동시에 분석할 수 있는 새로운 측정 기법을 개발했다고 1월 8일 밝혔다.

반도체 안에는 전자를 먼저 붙잡아 이동을 막는 전자 트랩이 존재할 수 있다. 전자가 여기에 걸리면 전기가 원활히 흐르지 못해 누설 전류가 생기거나 성능이 저하된다. 따라서 반도체 성능을 정확히 평가하려면 전자 트랩이 얼마나 많고, 전자를 얼마나 강하게 붙잡는지를 알아내는 것이 중요하다.

연구팀은 오래전부터 반도체 분석에 사용돼 온 Hall 측정에 주목했다. Hall 측정은 전기와 자기장을 이용해 전자의 움직임을 분석하는 방법이다. 연구팀은 여기에 빛을 비추고 온도를 바꿔가며 측정하는 방식을 더해, 기존 방법으로는 확인하기 어려웠던 정보를 얻는 데 성공했다.

빛을 약하게 비추면 새로 생긴 전자들이 먼저 전자 트랩에 붙잡힌다. 반대로 빛의 세기를 점점 높이면 트랩이 채워지고, 이후 생성된 전자들은 자유롭게 이동하기 시작한다. 연구팀은 이 변화 과정을 분석해 전자 트랩의 양과 특성을 정밀하게 계산할 수 있었다.

이 방법의 가장 큰 장점은 한 번의 측정으로 여러 정보를 동시에 얻을 수 있다는 점이다. 전자가 얼마나 빠르게 움직이는지, 얼마나 오래 살아남는지, 얼마나 멀리 이동하는지 뿐아니라, 전자의 이동을 방해하는 트랩의 특성까지 함께 파악할 수 있다.

포토홀 측정을 이용한 전하 수송·트랩 특성 분석 개념도(AI생성 이미지). (자료제공: KAIST)

연구팀은 이 기법을 먼저 실리콘 반도체에 적용해 정확성을 검증한 뒤, 차세대 태양전지 소재로 주목 받는 페로브스카이트에 적용했다. 그 결과, 기존 방법으로는 검출하기 어려웠던 아주 적은 양의 전자 트랩까지 정밀하게 찾아내는 데 성공했다. 이는 기존 기술보다 약 1,000배 더 민감한 측정 능력을 확보했다는 의미다.

신병하 교수는 “이번 연구는 반도체 안에서 전기의 흐름과 이를 방해하는 요인을 하나의 측정으로 동시에 분석할 수 있는 새로운 방법을 제시했다”며 “메모리 반도체와 태양전지 등 다양한 반도체 소자의 성능과 신뢰성을 높이는 데 중요한 도구가 될 것”이라고 말했다.

이번 연구는 과학기술정보통신부와 한국연구재단의 지원을 받아 수행됐다. 연구결과는 신소재공학과 박사과정 김채연 학생이 제1 저자로 국제학술지 ‘사이언스 어드밴시스(Science Advances)’에 1월 1일 자로 게재됐다.
