2013년 12월 1일 ~ 12월 31일

고온용 ＡｌＮ 세라믹 핫플레이트
출원번호 | 10-2012-0019922 등록번호 | 10-1340-4240000
특허권자 | (주)주영  발 명 인 | 김태수, 오병무
본 발명은 플레이트의 중심보다 외곽에 많은 열선을 배열하여 플레이트 전체가 일정한 온도를 유지할 수 있게 하였을 뿐만 아니라, 400℃이상의 고온에서도 단자대와 전선의 접속 부분이 단선되지 않도록 단자대를 플레이트의 외각에 슬리브 등의 고정수단으로 고정하고, 슬리브에 전선을 연결함으로써 전선의 연결이 용이하고 연결된 전선이 플레이트의 열에 의해 손상되는 것을 방지한 세라믹 핫플레이트에 관한 것이다.

표면에 미세 돌기가 형성된 세라믹 입자를 구비한 유무기 복합체
출원번호 | 10-2013-0009530 등록번호 | 10-1343-9410000
특허권자 | 한국세라믹기술원  발 명 인 | 김영희 외 6명
본 발명은 표면에 미세 돌기가 형성된 세라믹 입자를 구비한 유무기 복합체에 관한 것으로, 세라믹 입자 표면에 형성된 미세한 돌기들이 수지와의 결합력을 증대시키는 것은 물론 슬립을 억제하는 앵커링 효과를 발휘하면서 세라믹 입자와 수지 계면 간 전단저항력과 세라믹 입자와 세라믹 입자 간 전단저항력을 획기적으로 강화시켜 취성파괴, 연성파괴, 피로파괴 등 다양한 형태의 파손에 저항할 수 있는 높은 기계적 강도 특성을 갖도록 한 것이다.
이러한 본 발명은, 종횡비가 다른 다수의 이방성 세라믹 입자들과; 상기 세라믹 입자와 결합된 수지를 포함하여 이루어지며, 상기 세라믹 입자의 표면으로부터 돌출 형성된 다수의 돌기들이 더 구비되어 상기 세라믹 입자와 수지 계면 간 전단 저항력이 증대되도록 하고, 서로 이웃하고 있는 세라믹 입자들 중 적어도 일부는 상기 돌기 간에 부분적으로 접촉되도록 인접 배치되어 상기 접촉하는 돌기들에 의해 상기 세라믹 입자 서로 간에 전단 저항력을 증대시킬 수 있도록 한 것을 특징으로 구성된다.

음이온 및 원적외선  방사성 의자 원단의 제조방법
출원번호 | 10-2013-0033893 등록번호 | 10-1338-6250000
특허권자 | 고광식 발 명 인 | 고광식
본 발명은 하폐수 슬러지 분말 40~ 60wt%, 모래 5~20wt%, 점토 10~20wt%, 석고 10~20wt%, 철분 5~10wt%, 회분 1~2wt%, 섬유 5~10wt%, 칼슘 1~2wt%로 구성된 조성물을 혼합하여 원료를 준비하는 단계; 상기 혼합한 원료를 프레스에 넣고 블록으로 가압 성형하는 단계; 상기 성형된 블록을 1,100~1,300℃의 소성로에서 12~36시간 동안 소성하고 냉각하는 단계; 및 상기 소성된 블록에 유약을 처리하고 1230~1300℃에서 13~15시간 2차 소성하는 단계를 포함하는 하폐수 슬러지를 이용한 세라믹블록의 제조방법을 제공한다.

벨트형 연마패드
출원번호 | 10-2012-0131347 등록번호 | 10-1342-0630000
특허권자 | 최재현  발 명 인 | 최재현

본 발명에서 무한궤도 구조를 갖는 벨트형 연마패드를 개시한다.
본 발명에 따른 연마패드는, 고도의 표면 평탄성이 요구되는 피연마재의 평탄화 가공 처리를 위한 연마 패드에 있어서, 상기 연마 패드는 무한궤도로 형상화되는 벨트구조를 갖고, 벨트 내부의 양 종단에는 벨트를 회전, 구동시키기 위한 구동축과 벨트의 회전 시 연동되는 연동축을 형성하며, 상기 벨트의 표면에는 슬러리를 배출하기 위해 균일하게 배열된 홀이 천공되고, 연마 패드의 재질은 우레탄(Urethan) 재질의 레진(Resin)과, 산화지르코늄(ZrO2)의 연마재가 혼합 성형되며, 산화지르코늄(ZrO2)은 우레탄과의 혼합 비율을 0.5wt% 내지 10wt%로 유지하는 것을 특징으로 한다.
따라서, 본 발명은 세라믹의 취성(脆性)이 미세구조 조정으로 금속과 가까운 인성을 가지도록 유도하고, 굴절률이 크고 고강도성 및 열안정성, 고내식성을 높일 수 있는 효과를 제공한다.

2차원적으로 배선된 열선을 포함하는 세라믹 히터
출원번호 | 10-2012-0053160 등록번호 | 10-1343-5560000
특허권자 | 주식회사 케이에스엠컴포넌트
발 명 인 | 김윤호
본 발명은 세라믹 히터에 관한 것으로서, 세라믹 히터의 세라믹 기판 내부에 배선되어 열을 발산하는 열선을 포함하는 세라믹 히터로서, 길이 방향으로 길게 연장된 금속 재질의 와이어 부재이며, 상기 세라믹 기판의 상면과 실질적으로 평행한 가상의 2차원 평면상에 2차원적으로 배선되어 있는 열선을 포함하며, 상기 세라믹 기판 내부에 배선된 열선의 배선 두께는 상기 열선의 직경과 동일한 값을 가지는 것을 특징으로 한다.
본 발명에 따르면, 종래의 3차원 코일형 열선과 달리, 균일한 발열 밀도의 유지와 신속한 온도 상승이 가능하다는 효과가 있다.

롤러머신 이물질제거용 지르코니아 세라믹 나이프 제조방법
출원번호 | 10-2013-0064227 등록번호 | 10-1339-8790000
특허권자 | 박승복 발 명 인 | 박승복
본 발명은 롤러머신 이물질제거용 지르코니아 세라믹 나이프 제조방법에 관한 것으로, 길이가 50㎝ 이상인 나이프를 제작하기 위해 금형에 지르코니아 세라믹 분말을 채운 후, 상기 지르코니아 세라믹 분말이 금형에 일정한 밀도로 골고루 퍼지도록 수차례 평탄화 작업을 수행하고 프레스가공하여 성형품을 제조하는 금형단계와, 상기 성형품을 금형에서 분리하고 가열로에 위치시킨 후, 상기 가열로의 온도가 1500℃로 도달될 때까지 36~40시간 동안 서서히 상승시키면서 가열로의 온도가 1500℃가 되면, 상기 1500℃에서 2~4시간 동안 가열한 후, 40~60시간 동안 열을 서서히 식혀 성형품을 소성가공하여 소성품을 제작하는 소성가공단계와, 상기 소성가공단계(S20) 이후, 휘어지거나 삐뚤어지게 가공된 불량 소성품을 별도로 수집하여 다시 가열로에서 소성가공하되, 삐뚤어지거나 휘어진 부분이 바닥으로 향하도록 적층하여 다시 소성가공하는 불량소성품 가공단계와, 상기 소성품을 가열로에서 분리한 후, 소성품의 표면과 형상을 가공하며 일측이 절삭되어 형성되는 칼날이 형성된 나이프를 제작하는 칼날가공단계로 이루어진다.
본 발명은 롤러머신의 롤러에 묻는 이물질을 제거하기 위해 길이가 긴 나이프를 제조할 때, 지르코니아 세라믹 분말을 금형에 채운 후 지르코니아 세라믹 분말이 골고루 분포되도록 다수차례 지르코니아 세라믹 분말을 평탄화 작업을 수행함으로써, 지르코니아 세라믹 분말이 길이에 상관없이 세라믹나이프의 강도가 모두 동일하게 형성되어 세라믹나이프의 파손을 예방할 수 있는 장점이 있다.

세라믹 전자부품용 비자성체 조성물, 이를 이용한 세라믹 전자부품 및 이의 제조방법
출원번호 | 10-2012-0029345  등록번호 | 10-1339-5530000
특허권자 | 삼성전기주식회사  발 명 인 | 김호윤 외 4명
본 발명은 세라믹 전자부품용 비자성체 조성물 및 이를 이용한 세라믹 전자부품 및 이의 제조방법에 관한 것으로 본 발명의 일 실시예에 따른 세라믹 전자부품용 비자성체 조성물은 화학식 Zn1-xCuxMn2O4로 표현되는 화합물을 포함하며, 본 발명의 일 실시형태에 따르면 자성특성을 가지지 않는 비자성체 조성물을 적용하여 세라믹 전자부품의 DC 바이어스(bias) 특성 및 온도에 따른 바이어스(bias)-TCL 특성이 우수한 효과가 있다.

무연 압전 세라믹 적층형 액추에이터
출원번호 | 10-2010-0039099 등록번호 | 10-1347-4510000
특허권자 | 울산대학교 산학협력단 발 명 인 | 이재신 외 2명
본 발명은 무연 압전 세라믹 적층형 액추에이터에 관한 것으로서, 보다 상세하게는 KNN계 무연 압전 세라믹 시트와 내부전극을 교대로 적층한 액추에이터에 있어서, 상기 내부전극이 AgPd 합금과 압전 세라믹 소재를 혼합한 복합소재로 이루어지는 것을 특징으로 하는 무연 압전 세라믹 적층형 액추에이터에 관한 것이다. 본 발명에 따른 무연 압전 세라믹 적층형 액추에이터는 세라믹 층과 내부전극 층의 소성수축 부정합성을 줄여서 소성과정에서 층간 박리에 의한 불량률을 줄이고, 층간의 잔류응력을 줄여서 소자의 신뢰성을 향상시킬 수 있는 효과가 있으며, 인체에 유해하고 환경오염을 유발시키는 종래의 납 계통의 PZT와는 달리 알칼리 금속화합물 계통의 압전 세라믹 소재를 이용하므로 환경 친화적이다.

세라믹 막여과공정의 고압 역세정 장치 및 방법
출원번호 | 10-2013-0107997  등록번호 | 10-1342-6890000
특허권자 | (주)웰크론한텍, 주식회사 포스코건설
발 명 인 | 김지훈 외 6명
본 발명은 세라믹 막여과공정에서 세라믹 여과막을 고압으로 세정하는 장치 및 방법에 관한 것으로, 세라믹 막을 포함한 세라믹 막여과부; 상기 세라믹 막여과부를 통과한 정수를 저류시키는 역세 탱크; 상기 역세 탱크에서 오버플로우된 정수를 저장하는 정수 탱크; 상기 정수 탱크에 저장된 정수를 상기 세라믹 막여과부에 공급하는 역세 펌프; 및 상기 역세 탱크에 압축공기를 공급하는 압축공기 공급부;를 포함하는 것을 특징으로 하는 세라믹 막여과공정의 고압 역세정 장치 및 방법에 관한 것이다.

세라믹 재료, 소결 세라믹, 이로부터 제조된 부품, 세라믹의 제조 방법 및 용도
출원번호 | 10-2008-7031126  등록번호 | 10-1339-0900000
특허권자 | 에프코스 아게 발 명 인 | 듀데제크 파볼 외 3명
본 발명은 순수한 성분 A 및 B의 2상 혼합물로 이루어진 세라믹 혼합계에 관한 것으로서, 이 경우 상 A는 Bi3NbO7의 입방 결정계 내지 정방 결정계의 변체를 기초로 하고, 상 B는 Bi2(Zn2/3Nb4/3)O7의 단사 결정계의 파이로클로르 변체를 기초로 한다. 이와 같은 세라믹 혼합계로부터 제조된 세라믹 몸체의 전기적 특성들은 다층 구조물을 갖는, 커패시터 및 인덕터에 집적된, 그리고 데이터 처리시에 또는 신호 처리시에 사용될 수 있는 부품용으로 적합한 재료를 만들어준다.

유전체 세라믹 물질 및 관련 방법
출원번호 | 10-2012-7015666 등록번호 | 10-1339-6130000
특허권자 | 스카이워크스 솔루션즈, 인코포레이티드
발 명 인 | 힐 마이클 디

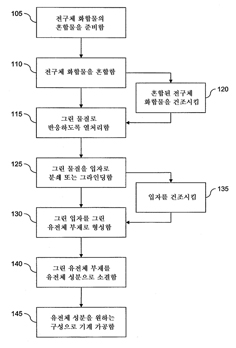

유전체 공진기와 같은 전자 부품으로서 이용될 수 있는 세라믹 유전체 물질이 개시된다. 이 물질은 화학식 Ba12M’(28+a/3)Ti(54~a~b)M’’aGebO162를 가질 수 있고, 여기서 M’은 란탄, 네오디뮴, 사마륨, 가돌리늄, 및 이트륨으로 이루어진 그룹 중에서 선택된 적어도 하나의 희토류 원소이고, M”은 알루미늄, 갈륨, 크롬, 인듐, 스칸듐 및 이테르븀으로 이루어진 그룹 중에서 선택된 적어도 하나의 원소이며, 0 ≤ a ≤ 6이고, 0 ≤ b ≤ 3이다. 세라믹 유전체 물질은 또한 화학식 Ba12M’(28+2x/3)Ti(54~x~y)M’’’xGeyO162를 가질 수 있고, 여기서 M’은 란탄, 네오디뮴, 사마륨, 가돌리늄, 및 이트륨으로 이루어진 그룹 중에서 선택된 적어도 하나의 희토류 원소이고, M’”은 마그네슘, 아연, 니켈, 및 코발트로 이루어진 그룹 중에서 선택된 적어도 하나의 금속이며, 0 ≤ x ≤ 3이고, 0 ≤ y ≤ 3이다. 본 발명의 하나 이상의 양태는 유전체 성분을 제조하는 방법에 관한 것이다. 개시된 세라믹 유전체 물질을 합성하는 방법도 개시된다.

연소 및 광촉매성 세라믹 코팅제 조성물 및 이를 이용한 유해가스 저감 코팅제품
출원번호 | 10-2011-0125032 등록번호 | 10-1341-2500000
특허권자 | 박홍욱 발 명 인 | 박홍욱

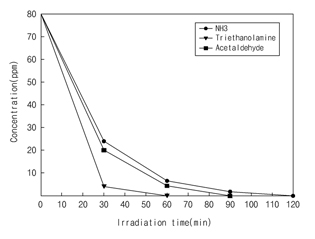

본 발명은 연소 및 광촉매성 세라믹 코팅제 조성물 및 이를 이용한 코팅제품에 관한 것으로 광촉매 조성물로서 TTIP(티타늄 테트라 이소 프로폭시드), IPA(이소 프로필 알콜), MTMS(메틸 트리 메톡시실란), 또는 TiO2(산화티타늄) 중 어느 하나 이상의 산화물과, 증류수 및 산을 포함하고, 용제로서 BC(부틸 셀로솔브), 증점제를 포함하는 광촉매 조성물과 연소 촉매 산화물로서 MnOx(망간 산화물), 홉칼라이트(Cu~Mn 혼합물), Pt(백금)화합물 및 전이금속화합물 중 어느 하나의 혼합물을 총 중량대비 0.5~3wt% 포함하는 연소촉매 조성물로 구성됨으로써, 가스나 석유를 연료로 사용함으로써 발생되는 불완전 연소에 의한 일산화탄소(CO)를 산화, 제거할 수 있고 광촉매성능으로 인하여 암모니아, TEA, 아세트알데히드 등의 유해가스를 제거할 수 있는 연소 및 광촉매성 세라믹 코팅제 조성물 및 이를 이용한 코팅제품에 관한 것이다.

세라믹 재료의 선 균열 측정방법
출원번호 | 10-2012-0038207  등록번호 | 10-1347-6230000
특허권자 | 한국세라믹기술원  발 명 인 | 김형준 외 2명
본 발명은, 세라믹 재료의 선 균열 측정방법에 관한 것이다. 본 발명에 의하면, KSL 1600에 규정되어 있는 SEPB법을 사용하면서 선 균열 도입 지그의 전면부에 CCD 카메라를 설치하고, 시험편에 응력이 작용할 때 우수한 휘도 특성을 나타내는 압광 재료를 도포하여 선 균열 길이의 환산이 가능하다. 파괴 인성은 재료의 고유물성이고, 파괴 인성에 대한 정확한 측정이 이루어져야 구조재료로의 응용가능성 및 파괴 현상에 대한 예측이 가능하기 때문에 이에 대한 정확한 측정은 향후 구조물의 비파괴 검사에 사용될 수 있을 뿐만 아니라, 구조 설계에 응용할 수도 있을 것이다.
SEPB법에서의 선 균열 길이의 측정은 정확한 파괴 인성 값의 산출에 대한 근거가 되기 때문에 향후 구조물 설계에 응용가능성이 높을 뿐만 아니라, 수동적인 방식에 의한 선 균열 길이의 측정이 아니기 때문에 꺾임 시험 지지구와 연동해서 작동시킬 경우 세라믹 재료에 대한 선 균열 측정의 자동화가 가능하다.

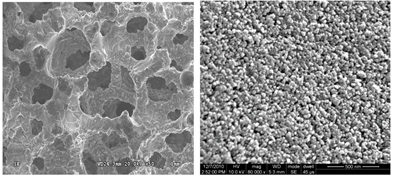

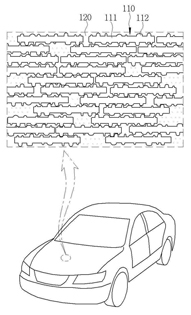

표면 요철구조를 포함하는 금속지지체를 이용한 매연여과장치
출원번호 | 10-2012-0015170 등록번호 | 10-1344-8900000
특허권자 | 한국과학기술연구원 발 명 인 | 변지영 외 4명
본 발명은 금속지지체 및 상기 금속지지체 표면에 형성된 세라믹 물질의 다공성 담체층을 포함하는 매연여과장치에 관한 것으로, 열적, 화학적, 진동 환경에서 계면의 안정성이 우수한 특성을 갖는다. 본 발명의 매연여과장치는 표면에 요철구조가 형성된 금속폼이나 금속판을 금속지지체로 사용하고, 워시코트법에 의해 코팅된 세라믹 물질의 다공성 담체층을 포함한다.

적층 세라믹 커패시터용 내환원성 저온소성 유전체 세라믹 조성물 및 그의 제조방법
출원번호 | 10-2012-0027907  등록번호 | 10-1339-3960000
특허권자 | 삼화콘덴서공업주식회사  발 명 인 | 오영주 외 2명

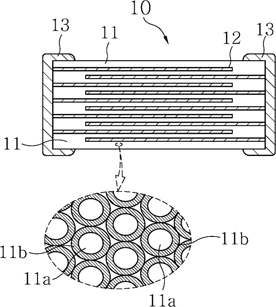

본 발명은 적층 세라믹 커패시터용 유전체 세라믹 조성물에 관한 것으로, 주성분 87~97wt%와 망목 구조를 갖는 유리 분말으로 이루어지는 제1부성분 3~10wt%와, MgO, Cr2O3 및 Mn3O4 중 하나 이상으로 이루어지는 제2부성분 1~3wt%로 이루어지고, 상기 주성분은 제1주성분 BaTiO3 91~98wt%와 제2주성분 2~9wt%로 이루어지고, 상기 제2주성분은 (Ba1~xCax)TiO3와 (Ba1~x~yCaySrx)(ZryTi1~y)O3 중 하나 이상이 선택되어 사용되며, 상기 x와 y는 각각 0.1 ≤ x ≥0.8, 0.1 ≤ y ≥0.97을 만족하도록 구성하여, 주성분에 주성분과 다른 상을 갖는 보조 주성분을 혼합하여 고용량화에 따른 유전체 두께의 감소에 의한 신뢰성 저하를 방지할 수 있도록 하는 데 있다.

분리막, 그를 이용한 리튬 유황 이차전지 및 그의 제조 방법
출원번호 | 10-2012-0140001 등록번호 | 10-1338-1310000
특허권자 | SK테크놀로지이노베이션컴퍼니, 전자부품연구원
발 명 인 | 김영준 외 2명

본 발명은 분리막, 그를 이용한 리튬 유황 이차전지 및 그 제조 방법에 관한 것으로, 리튬 양이온의 이동은 가능하지만 유황 음이온의 이동을 억제하여 리튬 유황 이차전지의 수명을 연장시키기 위한 것이다. 본 발명에 따른 분리막은 소수성의 폴리올레핀 계열의 베이스막과, 베이스막의 표면에 친수성을 부여하기 위해 형성된 세라믹 코팅층, 및 세라믹 코팅층 위에 형성되어 리튬 양이온의 이동은 허용하고 유황 음이온의 이동을 억제하는 친수성을 갖는 나피온(Nafion) 또는 PVDF-HFP(Poly(vinylidene fluoride~co~hexafluoropropylene))혼성중합체(copolymer) 소재의 양이온 교환막을 포함한다.

마졸리카 기법용 유약 제조방법 및 이 유약을 이용한 그림타일 제조방법
출원번호 | 10-2013-0062260  등록번호 | 10-1348-8140000
특허권자 | (주)진영환경도자  발 명 인 | 최완희
본 발명은 유약 상호 간에 혼화가 방지될 수 있는 마졸리카 기법용 유약 제조방법과, 이를 이용한 그림타일 제조방법에 관한 것이다.

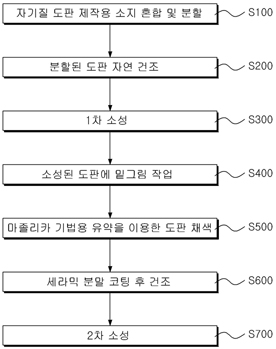

본 발명에 따른 마졸리카 기법용 유약 제조방법은 프리트 분말을 혼합하는 단계와, 혼합된 프리트 분말에 안료를 혼합한 후 교반하는 단계와, 바인더 및 발수제를 추가하여 혼합하는 단계를 포함하며, 또한, 본 발명에 따른 그림타일 제조방법은 자기질 도판을 만들기 위하여 소지를 혼합하고 일정 크기로 분할하는 단계와, 분할된 도판을 자연 건조시킨 후 가마에 넣고 800~900℃로 1차 소성을 하는 단계와, 소성된 도판을 펼쳐놓은 후 밑그림을 그리는 단계와, 마졸리카 기법용 유약을 소성된 도판에 채색하는 단계와, 유약으로 채색된 도판 상에 세라믹분말을 이용하여 코팅한 후 자연 건조시키는 단계와, 세라믹분말 코팅 후 건조된 도판을 가마에 넣고 800~900℃로 2차 소성을 하는 단계를 포함한다.

해조류를 이용한 친환경 속경성 보수용 콘크리트 조성물 및 이를 이용한 시공방법
출원번호 | 10-2013-0090083  등록번호 | 10-1347-7930000
특허권자 |  강창구, (주)대한하이텍건설
발 명 인 | 이평원, 강창구
본 발명은 시멘트 100wt부를 기준으로, 해조류 3 내지 20wt부; 프리 폴리머 30 내지 80wt부; 에멀젼 경화제 5 내지 30wt부; 규산나트륨, 규산칼륨, 규산리튬 또는 이들 중 적어도 두 개 이상으로 이루어진 세라믹 결합제 및 규사를 포함하는 분체로서, 분체 전체 100wt%를 기준으로 세라믹 결합제는 40wt%를 초과하고 나머지가 규사인 분체 5 내지 20wt부; 및 나프탈렌계 고성능 감수제가 80 내지 95wt%이고, 폴리카르복실산형 고성능 감수제가 5 내지 20wt%로 이루어진 고성능 감수제로서 콘크리트 중의 전 공기량이 용적으로 4 내지 6%가 되도록 하는 고성능 감수제 0.01 내지 10wt를 포함하되, 경화 촉진제로서 금속염계 코발트, 디메틸 아크릴 아마이드(dimethyl acrylamide) 또는 이들의 혼합물을 시멘트 100wt부를 기준으로 0.5 내지 5wt부를 더 포함하고; 트리메산에스테르, 안식향산에스테르, 에틸사이클로헥산, 2,2,4~트리메틸~1,3~펜탄디올디이소부틸레이트 중에서 선택되는 하나인 점감제 및 사슬연장제로서 폴리에스테르 폴리올을 에멀젼 경화제 100wt부를 기준으로 1 내지 50wt부를 더 포함하는 속경성 보수용 콘크리트 조성물 및 이를 이용한 시공방법에 관한 것이다.
본 발명은 작업환경을 개선하고, 환경오염을 감소시키면서도 종래 콘크리트와 대등하거나 그 이상의 강도를 갖는 동시에 신속히 경화되어 속경성이 요구되는 콘크리트 타설에 용이하게 적용할 수 있는 속경성 보수용 콘크리트 조성물을 제공한다.

박막증착장치
출원번호 | | 10-2007-0066873  등록번호 | 10-1345-1120000
특허권자 | 주식회사 원익아이피에스  발 명 인 | 백춘금, 김영준
본 발명은 경제적이며 소스가스에 의해 히터가 부식되는 것이 방지되도록 구조가 개선된 박막증착장치에 관한 것이다. 본 발명에 따른 박막증착장치는 내부에 반응공간이 형성된 반응챔버와, 반응챔버 상부에 설치되며, 반응공간으로 금속할로겐 가스를 포함하는 소스가스를 분사하는 샤워헤드와, 반응공간에 승강 가능하도록 설치되며, 샤워헤드와 대향되며 웨이퍼가 안착되는 세라믹 소재의 서셉터와, 서셉터에 결합되며 웨이퍼를 가열하도록 내부에 전원인가시 발열하는 가열소자가 배치된 히터를 구비하는 스테이지 히터와, 반응공간에 잔존하는 미반응 가스 및 부산물을 반응챔버의 외부로 배출하는 펌핑수단을 포함한다.
